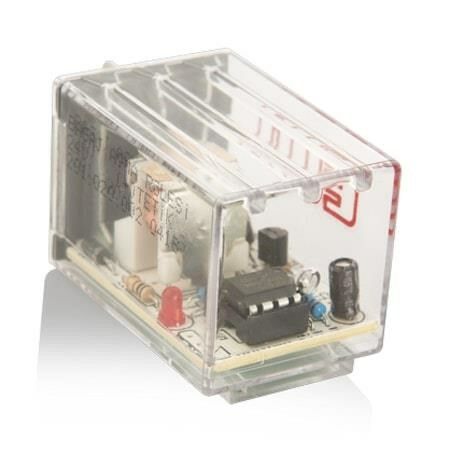

Uzaktan Kumanda Bagaj Kilidi Açma Rölesi Artı Tetik 201020001
404,60 TL
Adet :
Önemli: Bu ürün (+) Artı tetikli otomobiller içindir.
Mevcut aracına ek fonksiyon/özellik eklemek isteyenlerin karşılaştıkları problemlerden bir tanesi,
bu fonksiyonu aktive etmek için kullanılacak olan butonun veya anahtarın nereye ve nasıl monte edileceğidir.
Butonun/anahtarın kendisi, montaj şekli ve ilgili giriş/çıkış kabloları genelde aracın tasarımı ile uyumlu olmamakta ve görüntü kirliliği yaratmaktadır.
Bu sorunu ortadan kaldırmak için üretilen ELO Uzaktan Kumanda Rölesi, aracın mevcut sistemine entegre edilebilecek şekilde tasarlanmıştır.
Üniversal olduğundan tüm uzaktan kumanda modülü olan araçlarda kullanılabilir.
Çalışma Prensibi: Kullanılacak alana göre aracın ilgili hattından tetik sinyali alınır.
Röle bu sinyali kısa sürede 2 defa art arda algılarsa çıkış verir ve ilave edilen fonksiyon aktive edilir.
Uzaktan Kumanda ile Bagaj Kapağının Açma/Kilidini çözme: Tetik sinyali merkezi kilit sisteminin kapıları açma hattından alınır.
Uzaktan kumandanın kapıları açma butonuna 2 defa artarda basılırsa (2sn. içinde 2 defa), röle 0,5 sn. boyunca çıkış verir.
Bu çıkış, bagaj kapağını açma solenoidini harekete geçirir ve bagaj kapağı açılır.
Elektrik yolu ile bagaj kapağı açılmayan araçlara solenoid veya Kapı Kilit Motoru ilave edilmelidir.
Menşei: Türkiye
Ambalaj:
Hologram etiketli karton kutu
Garanti Ve Kalite
Tüm ELO ürünleri üretici hatalarına karşı ömür boyu garantilidir.
IATF 16949:2016 kalite belgesi ile üretim yapmaktadır.
Türk Malı
Paketten bağlantı şeması çıkmaz. Aşağıdaki yönergeye göre bağlayınız.
30: Sigorta üzerinden Akü (+) 12V kutup
15: Kontak açılınca (+) 12V alacak şekilde bağlanmalıdır
31: Akü (–) kutup/şase
85: Tetik terminali. (+) tetik
87: Çıkış terminali. Bu terminale çalıştırılacak olan yükün (+) ucu bağlanmalıdır.
Paketten soket çıkmaz. Soketli montaj yapılacak ise. " Mini Röle Soketi 5 Fişli Kablolu ELO " isimli soketi satın alınız."
